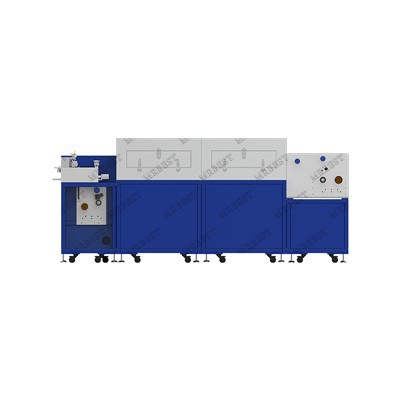

নলাকার সেল ব্যাটারি ইলেক্ট্রোড তৈরির জন্য স্বয়ংক্রিয় স্থানান্তর লেপ মেশিন
মডেল: এমআর-টিসিএম 450-4। 5
স্বয়ংক্রিয় ট্রান্সফার লেপ মেশিনটি একটি নির্ভুলতা-ইঞ্জিনিয়ারড সিস্টেম যা উচ্চ-দক্ষতা এবং ইলেক্ট্রোড উপকরণগুলির ধারাবাহিক আবরণের জন্য ডিজাইন করা, লিথিয়াম-আয়ন ব্যাটারি উত্পাদন এবং অন্যান্য উন্নত উপাদান অ্যাপ্লিকেশনগুলির জন্য আদর্শ। এটি আনওয়াইন্ড, লেপ, শুকনো এবং রিওয়াইন্ডিং পর্যায়ের মধ্যে বিরামবিহীন স্বয়ংক্রিয় স্থানান্তর সক্ষম করে, উত্পাদনশীলতা এবং লেপ অভিন্নতার উল্লেখযোগ্যভাবে উন্নত করে।
সরঞ্জাম রচনা:
হোস্ট: আনওয়াইন্ডিং/হেড - শুকনো ট্র্যাক - উইন্ডিং এবং নিয়ন্ত্রণ সিস্টেমের প্রতিটি অংশ
প্রধান সরঞ্জাম কনফিগারেশন:
|
না |
নাম |
ব্র্যান্ড |
| 1 |
এয়ার সুইচ |
চিন্ট |
| 2 |
পিএলসি নিয়ামক |
জাপান ওমরন/হুইচুয়ান |
| 3 |
টাচ স্ক্রিন |
কুনলুন পাস রাজ্য |
| 4 |
মধ্যবর্তী রিলে |
স্নাইডার/ওমরন |
| 5 |
সার্ভো মোটর |
জাপান প্যানাসোনিক/রুনেং (ক্রয় চক্র অনুসারে) |
| 6 |
প্ল্যানেটারি রিডুসার |
এআইবিও/ডিক সিসকো |
| 7 |
সার্কিট ব্রেকার |
চিন্ট |
| 8 |
এসি কন্টাক্টর |
চিন্ট |
| 9 |
সলিড-স্টেট রিলে |
চীন তৈরি |
| 10 |
তাপমাত্রা নিয়ামক |
ওমরন/আতাই |
| 11 |
স্বয়ংক্রিয় সংশোধন (বন্ধ লুপ) |
সার্ভো মোটর ড্রাইভ |
| 12 |
স্বয়ংক্রিয় উত্তেজনা (সামনের উত্তেজনা) |
পিআইডি মোটর গতি নিয়ন্ত্রণ করে |
| 13 |
স্বয়ংক্রিয় উত্তেজনা (রিয়ার টেনশন) |
পিআইডি মোটর গতি নিয়ন্ত্রণ করে |
| 14 |
অপটিকাল ফাইবার চোখ |
জাপানের প্যানাসোনিক |
| 15 |
বায়ুসংক্রান্ত উপাদান |
জাদেক |
| 16 |
রডলেস সিলিন্ডার |
শিয়ান |
| 17 |
গভীর খাঁজ বল ভারবহন |
এনএসকে/এসকেএফ |
| 18 |
এয়ার ব্লোয়ার |
স্টেইনলেস স্টিল, মাল্টি উইং কম শব্দ, গুয়াংজু |
সরঞ্জামগুলির প্রাথমিক ফাংশন:
|
না |
আইটেম |
প্রযুক্তিগত প্যারামিটার |
মন্তব্য |
| 1 |
ফিট সিস্টেম |
লিথিয়াম আয়রন ফসফেট, লিথিয়াম কোবাল্ট, লিথিয়াম ম্যাঙ্গানেট, টের্নারি, লিথিয়াম নিকেল কোবাল্ট ম্যাঙ্গানেট এবং অন্যান্য সিস্টেম; তেল, ধনাত্মক এবং নেতিবাচক বৈদ্যুতিন আবরণ প্রক্রিয়া জল ব্যবস্থা; সুপার ক্যাপাসিটার লেপ প্রক্রিয়া |
|
| 2 |
সাবস্ট্রেট বেধ চালান |
অ্যালুমিনিয়াম ফয়েল (আল): 8 ~ 30 এম কপার ফয়েল (সিইউ): 6 ~ 30um |
|
| 3 |
রোল পৃষ্ঠের নকশা প্রস্থ |
450 মিমি |
|
| 4 |
লেপ প্রস্থ নিশ্চিত করুন |
100 ~ 350 মিমি -380 মিমি, ম্যাক্স 400 মিমি |
|
| 5 |
সরঞ্জাম যান্ত্রিক অপারেটিং গতি |
4 মি/মিনিট |
|
| 6 |
লেপ গতি |
1-2 এম/মিনিট |
স্টক এবং লেপ বেধ উপর নির্ভর করে |
| 7 |
স্লারি সান্দ্রতা জন্য উপযুক্ত |
তৈলাক্ত দ্রাবক 2500-10000 সিপিএস |
মাঝে মাঝে আবরণ |
|
জলীয় দ্রাবক 1000-6000 সিপিএস |
|||
|
2000 ~ 12000 সিপিএস |
অবিচ্ছিন্ন আবরণ |
||
| 8 |
একক পাশের আবরণ শুকনো বেধের পরিসীমা |
50-150μm 50~300g/m2 |
উপাদান বৈশিষ্ট্যের কারণে, একই সময়ে পূরণ না করা সম্ভব |
| 9 |
ন্যূনতম বিরতি দৈর্ঘ্য |
4 মিমি |
|
| 10 |
একাধিক বিভাগের জন্য সর্বনিম্ন লেপ দৈর্ঘ্য |
20 মিমি |
|
| 11 |
দ্রাবক বৈশিষ্ট্য উপযুক্ত কঠিন সামগ্রী |
তৈলাক্ত দ্রাবক এনএমপি (এসজি =1। 033, বিপি =204 ডিগ্রি) |
শুধুমাত্র রেফারেন্স জন্য |
|
জলীয় দ্রাবক এইচ 2 ও/এনএমপি (এসজি =1। 000, বিপি =100 ডিগ্রি) |
শুধুমাত্র রেফারেন্স জন্য |
||
| 12 |
ন্যূনতম বিরতি দৈর্ঘ্য |
ক্যাথোড এসসি 55%± 20% |
|
|
অ্যানোড এসসি 55%± 20%(পিভিডিএফ সিস্টেম) |
শুধুমাত্র রেফারেন্স জন্য |
||
| 13 |
লেপ পদ্ধতি |
একক-স্তর সম্মুখ এবং পিছনে 2 বিভাগ অসম বিরতি অন্তর্বর্তী স্থানান্তর লেপ/দ্বিতীয় সারফেস স্বয়ংক্রিয় ট্র্যাকিং/অবিচ্ছিন্ন লেপ |
|
| 14 |
সাবস্ট্রেট চলমান দিক |
ফরোয়ার্ড লেপ, সাবস্ট্রেট পজিটিভ এবং বিপরীত খালি ফয়েল অপারেশন |
|
| 15 |
বেকিং পাথের বাইরে রোল গাইড |
প্রায় φ80 মিমি অ্যালুমিনিয়াম গাইড রোলার, পৃষ্ঠের হার্ড জারণ |
আরসি 0। 4 শেষ করুন |
প্রতিটি অংশের কাঠামো ::
1)। বাতাসের প্রক্রিয়া:
|
না |
আইটেম |
প্রযুক্তিগত প্যারামিটার |
মন্তব্য |
| 1 |
ওভার রোলার মাউন্টিং কাঠামো |
মনোলিথিক উল্লম্ব মাউন্টিং (বেধ 30 মিমি) |
|
| 2 |
টেনশন নিয়ন্ত্রণ ব্যবস্থা |
পিআইডি নিয়ন্ত্রণ মোটর গতি নিয়ন্ত্রণ মাধ্যাকর্ষণ ব্লক অবস্থান, চাপ নিয়ন্ত্রণ উত্তেজনা |
|
| 3 |
সংশোধন মোড |
স্বয়ংক্রিয় ইপিসি নিয়ন্ত্রণ, স্ট্রোক 5 0 মিমি, বিচ্যুতি সংশোধন নিয়ন্ত্রকের নির্ভুলতা ± 0.5 মিমি |
অতিস্বনক সনাক্তকরণ, স্বচ্ছ ঝিল্লি সনাক্ত করতে পারে |
| 4 |
বাতাসের পদ্ধতি |
উপাদান রোলটি 3-} ইঞ্চি স্ফীত শ্যাফ্ট দিয়ে স্থির করা হয়েছে এবং একদিকে সমর্থিত; |
|
| 5 |
সাবস্ট্রেট চলমান দিক |
ফরোয়ার্ড এবং বিপরীত |
|
| 6 |
অনিচ্ছাকৃত দিক |
উপরে এবং নীচে |
|
| 7 |
অনাবৃত বাতাসের ব্যাস |
Ф85 ~ ф300 মিমি |
|
| 8 |
ইনফ্ল্যাটেবল শ্যাফটের সর্বাধিক ভারবহন ক্ষমতা |
100 কেজি/ টুকরা |
|
| 9 |
ড্রাম স্পেসিফিকেশন |
দৈর্ঘ্য 430 মিমি এর চেয়ে কম বা সমান, অভ্যন্তরীণ ব্যাস প্রায় 76 মিমি (3 ইঞ্চি) |
|
| 10 |
ইনফ্ল্যাটেবল শ্যাফট স্ট্রিপের সংখ্যা |
একটি টুকরা |
|
| 11 |
প্ল্যাটফর্ম গ্রহণ |
ডাবল রড প্রেস বেল্ট, খোলার স্লট |
|
| 12 |
ড্রাইভিং মোড |
বৈদ্যুতিন সংকেতের মেরু বদল এসি মোটর নিয়ন্ত্রণ করে |
2)। মাথা কাঠামো:
|
না |
আইটেম |
প্রযুক্তিগত প্যারামিটার |
মন্তব্য |
| 1 |
মেইন ড্রাইভ মোটর |
সার্ভো মোটর |
|
| 2 |
মাঝে মাঝে ড্রাইভ মোটর |
সার্ভো মোটর |
|
| 3 |
স্ক্র্যাপার নির্মাণ |
সলিড সেট টাইপ ডাবল-পার্শ্বযুক্ত কমা স্ক্র্যাপার, সাবস্ট্রেট, সেট 40 সিআর ইলেক্ট্রোপ্লেটিং |
|
| 4 |
স্ক্র্যাপার কোণ ঘূর্ণন নিয়ন্ত্রণ |
হ্যান্ডেলটি সরান এবং ঘোরান |
|
| 5 |
লেপ রোল |
হার্ড ক্রোম ধাতুপট্টাবৃত পৃষ্ঠ, ব্যাস Ø128 মিমি; ফাঁকা কাঠামো |
|
| 6 |
পিছনে রোল |
ব্যাস Ø128 মিমি, ইপিডিএম দিয়ে লেপযুক্ত, রোলার পৃষ্ঠ গ্রাইন্ডিং |
|
| 7 |
ট্যাঙ্ক মিশ্রণ |
রডলেস সিলিন্ডারটি একটি সরলরেখায় চলে যায় এবং স্লারিটি নিষ্পত্তি থেকে রোধ করতে গতি সামঞ্জস্যযোগ্য |
|
| 8 |
স্ক্র্যাপারের মাঝে মাঝে উচ্চতা সামঞ্জস্য করা হয় |
সম্পূর্ণ সার্ভো সরঞ্জাম সামঞ্জস্য, সরঞ্জাম ধারকের লিফট নিয়ন্ত্রণ করুন। উত্তোলন পরিসীমা 1 ~ 300um |
|
| 9 |
বাফেল প্লেট |
স্টিল প্লেট + ফোমিং সমুদ্রের পৃষ্ঠের সাথে মেলে, লেপ প্রস্থ সামঞ্জস্য করা যায় |
|
| 10 |
অপারেশন মোড |
টাচ স্ক্রিন + বোতাম অপারেশন |
সাধারণ ক্রিয়াটি বাহ্যিক কী |
3).Bআকিং
|
না |
আইটেম |
প্রযুক্তিগত প্যারামিটার |
মন্তব্য |
| 1 |
শরীরে পিত্ত কাঠামো শুকিয়ে নিন |
স্বতন্ত্র অভ্যন্তর নকশা, শিপ টাইপ ডিজাইন |
|
| 2 |
ওভেন দৈর্ঘ্য |
3 বিভাগ, 1.5 মিটার প্রতিটি, মোট 4.5 মিটার |
|
| 3 |
শুকনো নালী এবং বায়ু নালী শিট ধাতু উপাদান |
অভ্যন্তরীণ লাইনার SOS304 স্টেইনলেস স্টিল, বাইরের লাইনার এসইউএস 201 স্টেইনলেস স্টিল |
|
| 4 |
ওভেন গাইড রোলারের ড্রাইভিং মোড |
প্যাসিভ ট্রান্সমিশন মোড |
|
| 5 |
তাপমাত্রা নিয়ন্ত্রণ |
স্বাভাবিক অপারেটিং তাপমাত্রা নিয়ন্ত্রণে বিভক্ত, ওভারটেম্পেরেচার মনিটরিং অ্যালার্ম সুরক্ষা নিয়ন্ত্রণ, ওভারটেম্পেরিটিফেকশনটি শব্দ এবং হালকা অ্যালার্ম প্রদর্শিত হবে এবং প্রধান হিটিং পাওয়ার সাপ্লাই কেটে ফেলবে; |
|
| 6 |
গরম পদ্ধতি |
বৈদ্যুতিক গরম, গরম বায়ু সঞ্চালন কাঠামো |
|
| 7 |
একক চুলা গরম করার শক্তি |
10 কেডব্লিউ/ গিঁট; 3 বিভাগ মোট 30 কেডব্লু; |
|
| 8 |
বেকিং চ্যানেলে তাপমাত্রা |
ঘরের তাপমাত্রা ~ 140 ডিগ্রি, একক বিভাগের তাপমাত্রার পার্থক্য <5 ডিগ্রি, প্রতিটি পর্যায়ে স্বতন্ত্র নিয়ন্ত্রণ |
|
| 9 |
অপারেশন চলাকালীন শরীরের পৃষ্ঠের তাপমাত্রা |
তাপমাত্রা নির্গমন পরিমাপ তাপমাত্রা 50% এর চেয়ে কম বা সমান |
|
| 10 |
ফুঁকানো মোড |
উপরের এবং নিম্ন ব্লো এয়ার, লোয়ার রিটার্ন এয়ার, এয়ার চেম্বারের স্বতন্ত্র হিটিং বডি, স্বতন্ত্র তাপমাত্রা নিয়ন্ত্রণ, স্বতন্ত্র বায়ু ভলিউম নিয়ন্ত্রণ |
|
| 11 |
প্রতিটি বিভাগ নিষ্কাশন বায়ু ভলিউম নিয়ন্ত্রণ |
যান্ত্রিক ভালভের মাধ্যমে স্বতন্ত্র নিয়ন্ত্রণ |
|
| 12 |
হিটিং ফ্যান নিয়ন্ত্রণ |
স্বয়ংক্রিয় নিয়ন্ত্রণ |
|
| 13 |
নিষ্কাশন ফ্যান নিয়ন্ত্রণ |
স্বয়ংক্রিয় নিয়ন্ত্রণ |
|
| 14 |
গরম নিয়ন্ত্রণ |
সলিড-স্টেট রিলে |
|
| 15 |
দ্রাবক পুনরুদ্ধার সিস্টেম |
না, কেবল ইনস্টলেশন ইন্টারফেস সরবরাহ করা হয়েছে |
|
| 16 |
মোট নিষ্কাশন বায়ু ভলিউম |
500-1300㎥/H |
বায়ু ভালভ সামঞ্জস্যযোগ্য |
| 17 |
নিষ্কাশন ফ্যান বিতরণ |
1 এক্সস্টাস্ট ফ্যান |
|
| 18 |
প্রধান দেহ নিরোধক |
ডাবল-লেয়ার কাঠামো, নিরোধক স্তর বেধ 80 মিমি, কাচের উলের তাপ নিরোধক |
4)। ট্র্যাকশন এবং বাতাসের প্রক্রিয়া:
|
না |
আইটেম |
প্রযুক্তিগত প্যারামিটার |
মন্তব্য |
| 1 |
টেনশন নিয়ন্ত্রণ ব্যবস্থা উইন্ডিং |
টেপার টেনশন নিয়ন্ত্রণ, বাতাসের ব্যাসের আকার অনুসারে, বড় রোল অসম প্রাপ্তি রোধ করতে উত্তেজনার আকার সামঞ্জস্য করুন। |
|
| 2 |
বাতাস সংশোধন |
স্বয়ংক্রিয় ইপিসি নিয়ন্ত্রণ, 50 মিমি ভ্রমণ করুন |
|
| 3 |
বাতাসের পদ্ধতি |
রোলটি একটি 3-} ইঞ্চি ইনফ্ল্যাটেবল শ্যাফ্ট দিয়ে স্থির করা হয়েছে এবং একদিকে সমর্থিত |
|
| 4 |
সাবস্ট্রেট চলমান দিক |
ফরোয়ার্ড এবং বিপরীত |
|
| 5 |
বাতাসের দিক |
উপরে এবং নীচে |
|
| 6 |
ঘোরানো ব্যাস |
Ф85 ~ ф300 মিমি |
|
| 7 |
ইনফ্ল্যাটেবল শ্যাফটের সর্বাধিক ভারবহন ক্ষমতা |
100 কেজি/স্ট্রিপ |
|
| 8 |
ড্রাম স্পেসিফিকেশন |
দৈর্ঘ্য 430 মিমি এর চেয়ে কম বা সমান, অভ্যন্তরীণ ব্যাস প্রায় 76 মিমি (3 ইঞ্চি) |
|
| 9 |
বাতাসের বাতাসের সংখ্যা |
একটি টুকরা |
|
| 10 |
প্ল্যাটফর্ম গ্রহণ |
একক রড প্রেস বেল্ট, খোলা স্লট |
|
| 11 |
ড্রাইভিং মোড |
সার্ভো মোটর নিয়ন্ত্রণ |
|
| 12 |
রোলার গাইড মাউন্টিং কাঠামো |
উল্লম্ব প্রকার |
5)। নিয়ন্ত্রণ ব্যবস্থা:
|
না |
আইটেম |
প্রযুক্তিগত প্যারামিটার |
মন্তব্য |
| 1 |
প্রধান নিয়ন্ত্রণ ব্যবস্থা |
টাচ স্ক্রিন, পিএলসি, মডিউল, সার্ভো সিস্টেম |
|
| 2 |
অপারেশন মোড |
ম্যানুয়াল, স্বয়ংক্রিয়, জরুরী স্টপ; মেশিনটি আগে এবং পরে পরিচালিত হতে পারে |
|
| 3 |
লেপ এবং মাঝে মাঝে দৈর্ঘ্যের পরিসীমা নির্ধারণ |
লেপ দৈর্ঘ্য 2 0। 0 ~ 3200.0 মিমি |
সফ্টওয়্যার পরিসীমা লক করতে পারে |
| 4 |
অ্যালার্ম পরিস্থিতি |
মাঝে মাঝে দৈর্ঘ্য 4। 0 ~ 3 0 0.0 মিমি |
|
| 5 |
গণনা ফাংশন |
ডিভাইসটি ব্যর্থ হলে, টাচ স্ক্রিনটি সম্পর্কিত ত্রুটি প্রম্পট স্ক্রিনটি প্রদর্শন করবে |
|
| 6 |
মাঝে মাঝে মাথা এবং লেজ বেধ সামঞ্জস্য পদ্ধতি |
পরিমাণ/উত্পাদন দৈর্ঘ্য |
6)। স্বয়ংক্রিয় খাওয়ানো সিস্টেম:
গ্রাহকের মালিকানাধীন
লেপ সরঞ্জামের উপস্থিতি আকার এবং গুণমান:
6500 * 1298 * 1971 (এল × ডাব্লু × এইচ); 3000 কেজি (কেবল রেফারেন্সের জন্য)
সরঞ্জাম নির্ভুলতা:
1। হার্ডওয়্যার নির্ভুলতা
|
না |
আইটেম |
প্রযুক্তিগত প্যারামিটার |
মন্তব্য |
| 1 |
স্ক্র্যাপার |
গোলাকার রানআউট কম বা 1.5um এর সমান, সোজাতা কম বা 1.5um এর সমান |
|
| 2 |
লেপ রোল |
গোলাকার রানআউট কম বা 1.5um এর সমান, সোজাতা কম বা 1.5um এর সমান |
|
| 3 |
পিছনে রোল |
বিজ্ঞপ্তি রানআউট 15 এম এর চেয়ে কম বা সমান, 15 এম এর চেয়ে কম বা সমান সরলতা |
|
| 4 |
বিচ্যুতি সংশোধন |
± 1 মিমি |
|
| 5 |
সরঞ্জাম সেটিং পুনরাবৃত্তি নির্ভুলতা নিয়ন্ত্রণ করে |
± 1 এম |
|
| 6 |
তাপমাত্রা নিয়ামক নিয়ন্ত্রণের নির্ভুলতা |
কম বা ± 2 ডিগ্রির সমান |
2.লেপ নির্ভুলতা
|
আইটেম |
মন্তব্য |
স্ট্যান্ডার্ড (গতি v =1। 5 মি /মিনিট) |
|
|
একটি (ট্রেলিং) |
1 মিমি এর চেয়ে কম বা সমান (স্লারি সান্দ্রতা এবং বাইন্ডার বৈশিষ্ট্য সম্পর্কিত) |
|
বি (মাথার অস্বাভাবিক অঞ্চল) |
10 মিমি |
|
|
সি (লেজের অসাধারণ অঞ্চল) |
6 মিমি |
|
|
ডি (প্রান্ত প্রভাব অঞ্চল) |
3 মিমি এর চেয়ে কম বা সমান |
|
|
ই (দৈর্ঘ্য ত্রুটি) /এইচ (মার্জিন ত্রুটি) |
± 0। 5 মিমি এর চেয়ে কম বা সমান ± 0। 7 মিমি এর চেয়ে কম বা সমান |
|
|
এফ (প্রস্থ ত্রুটি) |
± 1 মিমি |
|
|
এম (প্রস্থ ত্রুটি) |
± 1 মিমি |
|
|
জি 1 (মাথার বেধ) |
-5 ~ +6 উম |
|
|
জি 2 (লেজ বেধ) |
-5 ~ +6 উম |
|
|
আমি (বিপরীত প্রান্তিককরণ ত্রুটি) |
± 0। 7 মিমি এর চেয়ে কম বা সমান কম বা সমান ± 1 মিমি |
|
|
জে এক পাশের পৃষ্ঠের ঘনত্বের বেধ |
ওজন ত্রুটি ± 1.5% এর চেয়ে কম বা সমান বেধের ত্রুটি কম বা ± 1.5um এর সমান |
|
|
দৈর্ঘ্য ব্যাপ্তি |
(বি, সি, ডি অঞ্চল সরান) |
2 0। 0-3200। 0 মিমি |
|
এল 1 (ফিল্মের দৈর্ঘ্য) |
4। 0-3200। 0 মিমি |
|
|
এল 2 (মাঝে মাঝে দৈর্ঘ্য) |
L 1 + L2 এর চেয়ে বড় বা 120 মিমি এর সমান |
3.পৃষ্ঠের ঘনত্ব পরিমাপ পদ্ধতি (প্রস্তাবিত)
উ: পরিমাপের ক্ষেত্র: প্রান্ত থেকে 3 মিমি, শেষ থেকে 6 মিমি, শুরু থেকে 10 মিমি।
বি। পরিমাপের আকার φ44 মিমি বা গ্রাহকের প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে
|
|
